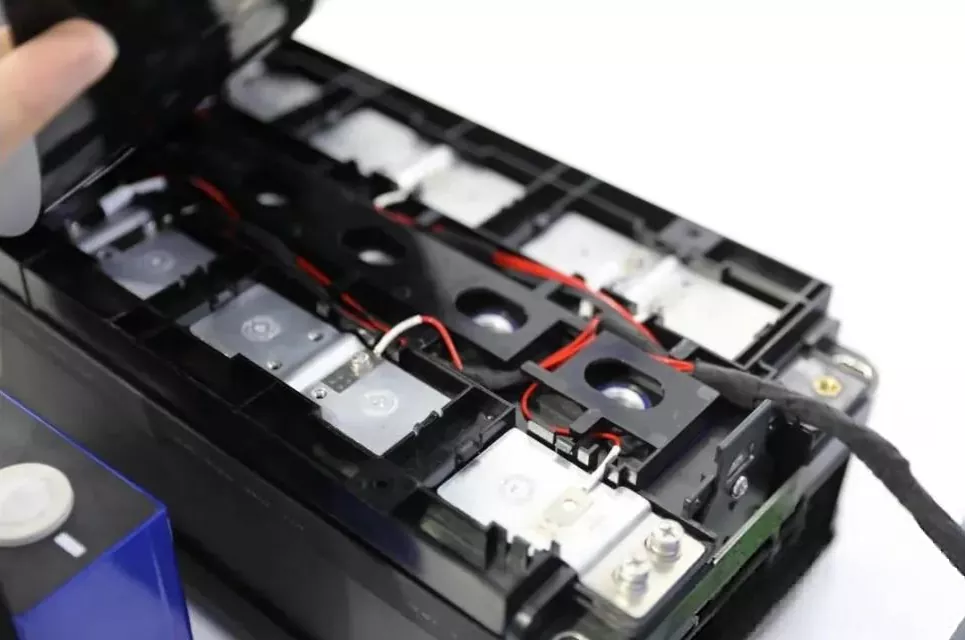

Kábel napájacej batérie-CCS

Honflex Electronics ponúka Power Battery Pack Cable-CCS, čo je komponent na pripojenie a správu batérie, ktorý integruje tradičné káble (drôty, svorky, konektory) s prípojnicami, plastovými konštrukčnými komponentmi, snímačmi teploty a ďalšími prvkami do jednej jednotky. Na rozdiel od CCS založeného na FPC (flexibilný tlačený obvod) podporujeme prispôsobenie. Prostredníctvom modulárneho a integrovaného dizajnu sme systematicky modernizovali predtým rozptýlené a neusporiadané snímacie postroje. Ide o kľúčový základný modul pre monitorovanie bezpečnosti batérie, hodnotenie stavu a optimalizáciu výkonu.

Keďže zváranie jadra a spojenie v rámci modulu boli dokončené pred konečnou montážou, integráciou desiatok alebo dokonca stoviek roztrúsených montážnych bodov do niekoľkých modulárnych komponentov sa zjednodušil výrobný proces a znížila sa rýchlosť prepracovania v dôsledku zvárania na mieste alebo zlej montáže.

Dizajn integrovanej štruktúry kábla Power Battery Pack Cable-CCS efektívne rieši problémy s chaotickým tradičným zapojením a rušením a opotrebovaním iných potrubí. Úhľadným upevnením vodičov v plastových konzolách zlepšuje využitie priestoru a uľahčuje aj následnú údržbu. Navyše, na základe vyspelého procesu automobilovej elektroinštalácie je dodávateľský reťazec vyspelý a náklady na suroviny sú transparentné, čo poskytuje ideálnu voľbu pre výrobcov, ktorí hľadajú stabilnú cestu upgradu, ale nie sú ochotní prejsť na nový proces FPC.

Modulárne plastové konštrukčné prvky poskytujú jednotnú ochranu izolácie a mechanickú fixáciu káblov a spojovacích bodov, čím zlepšujú odolnosť systému voči vibráciám a nárazom. Zabezpečenie bezpečnosti prevádzky

Štruktúra a vlastnosti:

Modulárny integrovaný dizajn integruje rozptýlené nezávislé vedenia odberu vzoriek napätia a vedenia teplotných snímačov cez konektory a svorky do usporiadanej zostavy káblového zväzku, čím zásadne mení tradičnú metódu montáže „najprv položenie rozptýlených vedení, potom pripojenie svoriek“ a vytvára štandardizované funkčné jednotky.

2. Spojenie medzi prípojnicou a svorkami batérie sa zvyčajne dosiahne laserovým zváraním. Toto spojenie sa realizuje pomocou krimpovania, zvárania alebo integrácie v rámci konektora, čím sa zabezpečí celková stabilita konštrukcie a zabráni sa uvoľneniu jediného drôtu.

3. Aktualizácia adaptívnej automatizácie. Tradičné voľné vedenie sa spolieha na ručnú montáž, zatiaľ čo kábel napájacej batérie-CCS je integrovaný do modulu. Jeho pravidelný tvar a jasné rozhrania mu umožňujú prispôsobiť sa vyššiemu stupňu automatizovaných montážnych procesov.

4. Podľa požiadaviek zákazníka na dizajn môže byť kombinovaný s iným FPC alebo PCBA (Printed Circuit Board Assembly) na vytvorenie hybridného integračného riešenia. Existujú schémy „káblový zväzok + izolačná doska“ alebo „FPC + vákuové tvarovanie/káblový zväzok“, ktoré spĺňajú rôzne požiadavky na náklady, výkon a priestor.

Parametre

Aplikácia

Pri projektoch, ktoré sú citlivé na náklady a procesné prechody, najmä pri batériových súpravách s vyspelými systémami elektrického napájania, je možné vykonaním minimálnych zmien zlepšiť efektívnosť a spoľahlivosť. Pre stredne veľké a veľké batériové moduly a systémy na ukladanie energie, ako aj pre úžitkové vozidlá a skladovanie energie môže Power Battery Pack Cable-CCS slúžiť ako súčasť kompozitného riešenia CCS typu „wiring + FPC“ alebo „wiring + PCBA“, pričom využíva svoje jedinečné výhody pri vysokoprúdovom prenose alebo špecifických typoch pripojenia.

Náš záväzok

Sme si dobre vedomí problémov, ktorým čelí priemysel elektrických batérií medzi účinnosťou, spoľahlivosťou a nákladmi. Na základe vyspelej technológie elektrického pripojenia v automobiloch je to rozhodujúce. Hodnota, ktorú ponúkame, nespočíva len v poskytovaní vysokokvalitných modulov, ktoré spĺňajú skupinové štandardy, ako sú „Technické požiadavky na komponenty systému pripojenia nových energetických batérií (CCS), ale aj v poskytovaní komplexných služieb pokrývajúcich konštrukčný návrh, proces zapojenia, integráciu automatizovanej montáže a komplexné overenie testov. Staneme sa pre vás spoľahlivým partnerom na ceste inovácie dizajnu a výroby batérií. Ak sa chcete hlbšie ponoriť do technických detailov káblového CCS alebo ho porovnať s inými technickými cestami, neváhajte kedykoľvek prediskutovať záležitosti týkajúce sa spolupráce. Môžete kontaktovať viceprezidenta Til Dinga (Tel: +86 18750290300, Email:rding@hon-flex.com) alebo obchodný manažér Rick Wang (Tel:+86-15959382432, Email:yhwang@hon-flex.com), alebo navštívte webovú stránkupre viac informácií.
