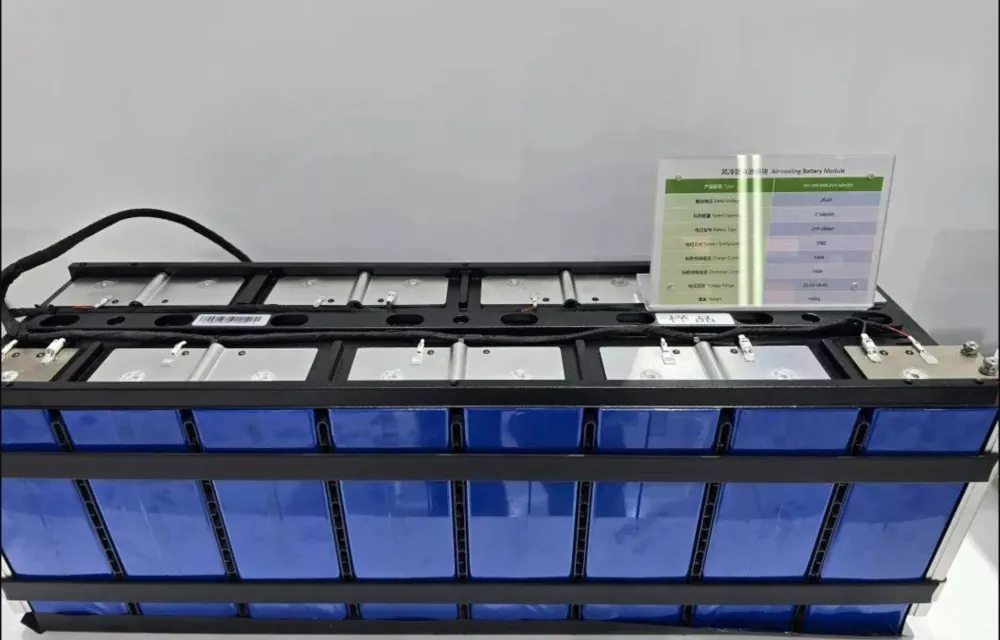

Kábel CCS pre batérie na ukladanie energie

Cable CCS pre akumulátory na ukladanie energie je komponent na pripojenie a správu batérie, ktorý integruje tradičné káblové zväzky (drôty, svorky, konektory) s prípojnicami, plastovými konštrukčnými dielmi, teplotnými snímačmi a ďalšími prvkami do jednej jednotky. Na rozdiel od CCS založeného na flexibilnom tlačenom obvode (FPC) si zachováva klasickú štruktúru káblového zväzku a systematicky vylepšuje predtým rozptýlené a neusporiadané snímacie zväzky prostredníctvom modulárneho a integrovaného dizajnu. Ako „štruktúrovaná neurónová sieť“ Battery Management System (BMS) je zodpovedný za spoľahlivý zber napäťových a teplotných signálov z každého jednotlivého článku, pričom slúži ako kritický základný modul pre monitorovanie bezpečnosti batérie, hodnotenie stavu a optimalizáciu výkonu v stacionárnych systémoch skladovania energie.

Základná štruktúra a funkcie

1. Modulárny integrovaný dizajn:

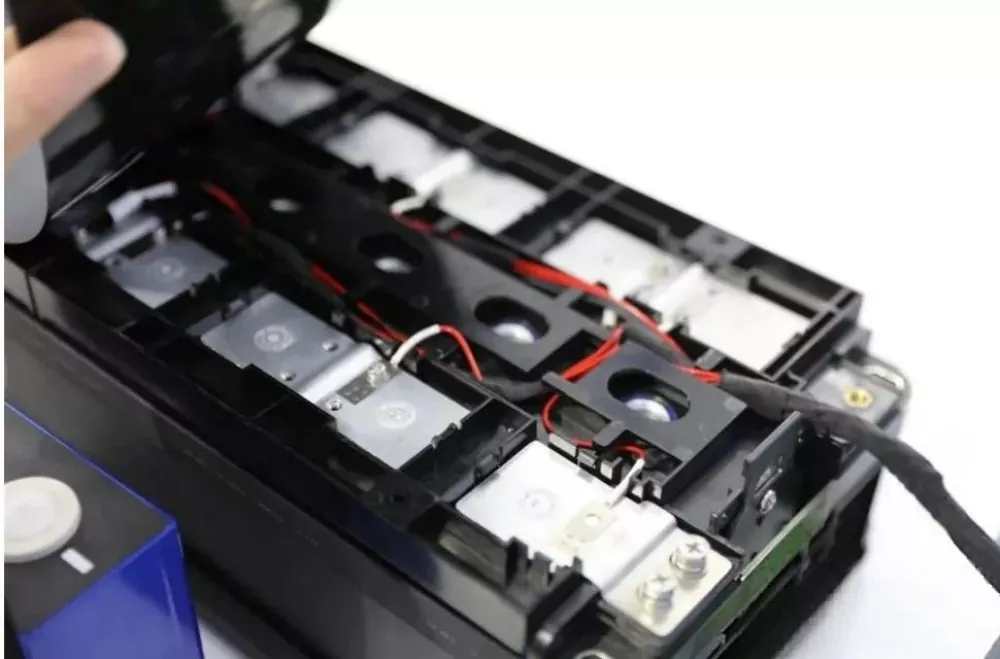

Rozptýlené nezávislé káble na odber vzoriek napätia a vodiče snímačov teploty sú integrované do usporiadaných zostáv zväzkov pomocou konektorov a svoriek. Tieto sú vopred zmontované s medenými/hliníkovými prípojnicami (ktoré nesú sériové/paralelné pripojenie článkov) a izolačnými plastovými konzolami (izolačné dosky), aby vytvorili kompletný modul. Tento dizajn zásadne transformuje tradičný spôsob montáže „najprv položenie rozptýlených vodičov, potom pripojenie svoriek“, čím sa vytvárajú štandardizované funkčné jednotky šité na mieru pre rozsiahle inštalácie na skladovanie energie.

2. Stabilná a spoľahlivá architektúra pripojenia:

Spojenia medzi prípojnicami a vývodmi článkov typicky využívajú vysoko spoľahlivé procesy, ako je laserové zváranie.

Elektrické spojenia medzi káblovým zväzkom a snímacími bodmi na prípojniciach sa dosahujú pomocou krimpovania, zvárania alebo integrácie v rámci konektorov, čím sa zaisťuje robustná konštrukcia a zabraňuje sa riziku uvoľnenia jednotlivých vodičov.

3. Adaptabilita na automatizáciu:

Zatiaľ čo tradičné rozptýlené káble sa spoliehajú na ručnú montáž, po integrácii do modulu CCS, ich pravidelný tvar a definované rozhrania umožňujú prispôsobenie vyšším stupňom automatizovaných montážnych procesov, ako je robotické polohovanie a inštalácia, čo je rozhodujúce pre výrobu veľkoobjemového skladovania energie.

4. Flexibilita v technických cestách:

Cable CCS je dôležitým odvetvím vývoja technológie CCS. Na základe požiadaviek na dizajn ho možno kombinovať aj s inými technickými cestami, ako je FPC alebo PCBA (zostava plošných spojov), aby sa vytvorili hybridné integrované riešenia, ako napríklad „kábel + izolačná doska“ alebo „FPC + vákuové tvarovanie / kábel“, ktoré spĺňajú rôzne náklady, výkon a priestorové požiadavky pre rôzne aplikácie na ukladanie energie.

Výhody

1. Vysoká efektivita výroby a montáže: Integrácia desiatok alebo stoviek roztrúsených montážnych bodov do inštalácie niekoľkých modulárnych komponentov výrazne zjednodušuje výrobný proces veľkých akumulátorových batérií na ukladanie energie.

2. Spoľahlivosť pripojenia a stála kvalita: Zváranie jadra a spoje v rámci modulu sú dokončené pred konečnou montážou, čím sa redukujú zložité operácie vo vnútri súpravy batérií a znižuje sa celková rýchlosť prepracovania súpravy spôsobená zlým zváraním alebo montážou na mieste. Štandardizovaná výroba zaisťuje konzistentnosť produktov v rámci veľkoobjemových nasadení.

3. Usporiadaná štruktúra a optimalizácia priestoru: Integrovaný dizajn rieši problémy, ako je chaotické vedenie tradičných káblových zväzkov a potenciálne rušenie/opotrebenie s inými komponentmi. Káble sú úhľadne upevnené v plastových držiakoch, čím sa objasňuje usporiadanie a zlepšuje sa využitie vnútorného priestoru balenia a pohodlie pri údržbe, čo je kritické pre veľké systémy na skladovanie energie vyžadujúce pravidelnú údržbu.

4. Vyspelosť nákladov a dodávateľského reťazca: Dodávateľský reťazec je založený na dobre zavedených procesoch automobilového a priemyselného káblového zväzku a je vyspelý a náklady na suroviny sú relatívne transparentné. Pre projekty skladovania energie, ktoré uprednostňujú bankovateľnosť a osvedčenú technológiu, to predstavuje robustnú a nízkorizikovú voľbu v porovnaní s novšími prístupmi založenými na FPC.

5. Vylepšená ochrana a bezpečnosť: Modulárne plastové konštrukčné diely poskytujú jednotnú izolačnú ochranu a mechanickú fixáciu káblov a spojovacích bodov, zlepšujú odolnosť proti vibráciám a nárazom a uľahčujú súlad s prísnymi bezpečnostnými požiadavkami, ako je spomaľovač horenia (UL94 V-0) a izolácia vysokého napätia.

Aplikácie

Tento produkt predstavuje osvedčenú a spoľahlivú cestu upgradu od tradičnej rozptýlenej kabeláže k integrovaným riešeniam v rámci akumulátorov na ukladanie energie, ktoré sa používajú predovšetkým v:

1. Systémy na ukladanie energie v úžitkovom meradle: Pre veľké batériové inštalácie vyžadujúce robustné, prevádzkyschopné pripojenia s overenou dlhodobou spoľahlivosťou.

2. Komerčné a priemyselné (C&I) skladovanie energie: Tam, kde je prioritou nákladová efektívnosť a jednoduchá údržba spolu so spoľahlivým výkonom.

3. Rezidenčné skrine na ukladanie energie: Aplikácie využívajúce zjednodušenú inštaláciu a pripojenia použiteľné v teréne.

Naša misia

Hlboko rozumieme problémom vyváženia medzi efektívnosťou, spoľahlivosťou a nákladmi v odvetví skladovania energie. Naše riešenie Cable CCS, postavené na vyspelej technológii priemyselných káblových zväzkov a vylepšené modulárnou integráciou, ponúka robustnú a osvedčenú produktovú cestu pre aplikácie na ukladanie energie. Dodávame nielen vysokokvalitné moduly v súlade s príslušnými priemyselnými normami, ale disponujeme aj hĺbkovými servisnými možnosťami, ktoré zahŕňajú konštrukčný návrh, inžinierstvo káblových zväzkov, integráciu automatizovaných montáží a komplexné testovanie a overovanie. Zaviazali sme sa pomáhať zákazníkom transformovať zložité, prácne náročné procesy montáže káblov na efektívne, spoľahlivé modulárne inštalácie, čo výrazne zvyšuje efektivitu výroby a dlhodobú spoľahlivosť systému. S našimi hlbokými skúsenosťami v oblasti automobilových a stacionárnych aplikácií na ukladanie energie sme vaším dôveryhodným partnerom pre návrh a výrobu batérií, či už ide o pilotné projekty alebo nasadenie v gigawattovom meradle.

Faq

1. Aké sú výhody riešení Chengshi Cable CCS?

Chengshi Cable CCS ponúka flexibilný modulárny dizajn, vysokú vodivosť, spoľahlivú izoláciu a nákladovo efektívnu výrobu, čo zaisťuje stabilný výkon a jednoduchú inštaláciu pre aplikácie ESS.

2. Môžete poskytnúť prispôsobené riešenia Cable CCS?

Áno, ako výrobca a dodávateľ v Číne poskytuje spoločnosť Chengshi plne prispôsobené návrhy káblových CCS na základe napätia, prúdu, rozloženia a požiadaviek projektu.

3. Aké materiály sa používajú vo vašich káblových systémoch CCS?

Používame vysokokvalitné medené alebo hliníkové vodiče, presné izolačné materiály a odolné nátery, ktoré zaisťujú bezpečnosť, vodivosť a dlhú životnosť.

4. Aké aplikácie sú vhodné pre Cable CCS?

Naše riešenia Cable CCS sú široko používané v systémoch skladovania energie (ESS), lítiových batériových súpravách, skladovaní obnoviteľnej energie a priemyselných energetických systémoch.

5. Ako zabezpečujete kvalitu produktu?

Chengshi dodržiava prísne procesy kontroly kvality, vrátane elektrického testovania, overovania izolácie a testovania odolnosti, aby spĺňal medzinárodné normy.

6. Aká je vaša výrobná kapacita a dodacia lehota?

Vďaka vyspelým výrobným procesom a škálovateľným výrobným linkám zaisťujeme stabilné dodávky a rýchle dodávky pre hromadné objednávky.
