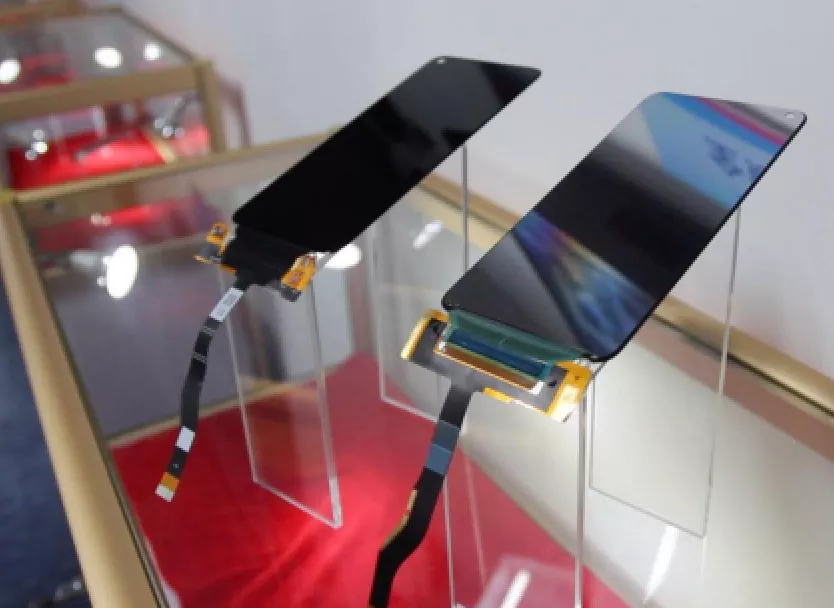

Modul displeja mobilného telefónu Rigid-Flex PCB

Modul displeja mobilného telefónu Rigid-Flex PCB je dôležitým prepojovacím nosičom, ktorý umožňuje vysokú integráciu, vysokú spoľahlivosť a skladanie v moderných moduloch displeja smartfónov. Využitím kompozitnej štruktúry, kde pevné oblasti zabezpečujú komponenty a flexibilná oblasť podlieha dynamickému ohýbaniu, zaisťuje stabilitu obvodu, integritu signálu a mechanickú odolnosť v obmedzenom priestore. Ide o základný technologický nástroj pre tenšie a ľahšie zariadenia.

Čo je modul displeja mobilného telefónu Rigid-Flex PCB?

Modul displeja mobilného telefónu Rigid-Flex PCB je základná elektronická súčasť používaná v moderných smartfónoch na pripojenie obrazovky displeja k základnej doske. Spája vlastnosti pevných dosiek plošných spojov a flexibilných dosiek plošných spojov (FPC), čo umožňuje usporiadanie obvodov s vysokou hustotou a mechanické skladanie v rámci obmedzených priestorových obmedzení.

Konštrukčné komponenty

1. Pevná časť (pevná DPS)

Poskytuje stabilnú nosnú štruktúru, v ktorej sú umiestnené kritické čipy, konektory a integrované obvody ovládačov.

Zabezpečuje mechanickú pevnosť a dlhodobú spoľahlivosť modulu displeja.

2. Flexibilná sekcia (Flexibilná PCB / FPC)

Ohýbateľný a skladací, používa sa na vytvorenie spojenia medzi obrazovkou displeja a základnou doskou v stiesnených priestoroch.

Podporuje trojrozmerné rozloženie, znižuje počet konektorov a zlepšuje integritu signálu.

3. Rigid-Flex dizajn

Bezproblémovo integruje pevné a flexibilné časti do jednej dosky.

Ponúka obvodové riešenie, ktoré je súčasne stabilné a flexibilné, čo uľahčuje návrh ultratenkých zariadení.

Základná štruktúra a vlastnosti:

1. 3D smerovanie: Flexibilná časť sa dá zložiť alebo ohnúť ako papier, pričom sa plne využíva vertikálny priestor vo vnútri telefónu na skladanie komponentov, ako je napríklad IC ovládača, na zadnú časť obrazovky, čím sa umožňujú ultra úzke rámy alebo dokonca bezrámové celoobrazovkové návrhy. To uľahčuje ultratenký dizajn smartfónu.

2. Pevná ohybná doska používaná v moduloch displeja je kľúčovým komponentom spájajúcim integrovaný obvod ovládača displeja so základnou doskou. Spája ohybnosť flexibilných obvodov so stabilitou pevných dosiek, čím tvorí základ pre dosiahnutie vysokého pomeru obrazovky k telu a tenkých a ľahkých dizajnov.

Kľúčové výkonnostné výhody:

1. Zníženie hrúbky: Eliminuje hrúbku konektorov a nadbytočných krycích vrstiev pevných dosiek, výsledkom čoho je tenšia celková štruktúra v porovnaní s diskrétnymi riešeniami.

2. Vynikajúca integrita signálu: Využíva techniky zapojenia s vysokou hustotou (napr. smerovanie diferenciálnych párov) a materiály s nízkou dielektrickou stratou na stabilný prenos vysokorýchlostných tokov obrazových údajov (podporuje 4K/8K video), účinne potláča útlm signálu a elektromagnetické rušenie, čím zabezpečuje bezstratový prenos obrazových údajov s vysokým rozlíšením s nízkou latenciou.

3. Odolnosť proti rušeniu: V porovnaní s dlhými ohybnými káblami skracujú dosky s pevným ohybom signálové cesty a môžu účinne izolovať elektromagnetické rušenie prostredníctvom medených liatych alebo tieniacich fólií.

4. Konštrukčná integrita: Vzájomné spojenia medzi pevnými a flexibilnými časťami sú vytvorené skôr vnútorným chemickým nanášaním a pokovovaním ako spájkovanými spojmi. Vďaka tomu je odolnosť v ohybe na spoji oveľa lepšia ako tradičné riešenia „FPC + konektor“ alebo „FPC spájkované na pevnú dosku“.

5. Vysoká odolnosť proti otrasom: Integrovaná štruktúra minimalizuje riziko zlyhania spájkovaného spoja a zabezpečuje stabilný prenos signálu aj pri pádoch alebo vibráciách.

6. Podporuje dynamické ohýbanie: V skladacích telefónoch vydrží viac ako 400 000 opakovaných ohybov pri zachovaní elektrického výkonu.

Kľúčové technické parametre:

1. Štrukturálne parametre:

Počet vrstiev a štruktúra: Typicky 4-6 vrstiev s použitím konštrukcie „rigid-flex“.

Hrúbka: Flexibilná oblasť zvyčajne 0,1-0,2 mm pre extrémnu tenkosť; hrúbka pevnej plochy navrhnutá podľa požiadaviek na montáž a smerovanie komponentov.

Minimálny polomer ohybu: Môže byť menší ako 0,5 mm, vhodný pre úzke ohýbacie priestory.

2. Elektrický výkon:

Šírka/priestor linky: 可达 40μm - 50μm, spĺňajúce požiadavky na prenos signálu s vysokou hustotou.

Kontrola impedancie: Prísna kontrola impedancie (napr. 100Ω ±10 %) pre vysokorýchlostné diferenciálne signály (napr. MIPI DSI).

Šírka prenosového pásma: Podporuje vysokorýchlostný prenos dát niekoľko Gbps na kanál, čím spĺňa požiadavky na zobrazenie s vysokým rozlíšením a vysokou snímkovou frekvenciou.

3. Materiály a spoľahlivosť:

Substrát: Flexibilná sekcia môže používať Polyimid (PI) alebo vysokovýkonný polymér z tekutých kryštálov (LCP), pričom posledný ponúka výhody v ultratenkosti, nízkej strate a odolnosti v ohybe.

Odolnosť v ohybe: Požiadavka na dynamickú životnosť v ohybe > 400 000 cyklov.

Prevádzková teplota: -30 °C až +85 °C, spĺňa prísne požiadavky na prostredie používania spotrebnej elektroniky.

Aplikačné scenáre

Tento produkt je základným riešením prepojenia a podpory pre moderné zobrazovacie systémy smartfónov, ktoré slúžia predovšetkým na obrazovky telefónov vyššej kategórie (zvyčajne do 6,7 palca), umožňujúce kompaktné stohovanie a vysokokvalitný prenos signálu.

Naša hodnotová ponuka

Špecializujeme sa na poskytovanie špičkových riešení rigid-flex dosiek na prepojenie displejov v sektore mobilných telefónov. Ponúkame nielen štandardizované produkty s vysokou spoľahlivosťou, ale disponujeme aj silnými schopnosťami v oblasti spoločného dizajnu, optimalizácie simulácií a vlastného vývoja. Vďaka hlbokým odborným znalostiam v oblasti precízneho spracovania obvodov, materiálovej vedy, tepelnej simulácie a analýzy integrity signálu úzko spolupracujeme so zákazníkmi, aby sme poskytovali komplexnú podporu procesov – od návrhu konceptu až po sériovú výrobu – prispôsobenú špecifickým návrhom ID, architektúram stohovania a cieľovým výkonom displeja. Zaviazali sme sa využívať inovatívne inžinierstvo, aby sme pomohli zákazníkom posunúť hranice priestoru a výkonu v systémoch displejov smartfónov, vytvárať jasnejšie a stabilnejšie vizuálne zážitky, vďaka čomu sme vaším dôveryhodným partnerom pre základné komponenty.
